Werkstatthalle mit 20 kW beheizt – Elektrotechnik Spötl
Fußboden
Wand
Halle & Gewerbe
Estrich & Ausgleichsmasse
Trockenbau
Sanierung
Heizen
ab 200 m²
800 m²
Werkstatthalle
7 m Hallenhöhe
20 kW
Wärmetauscher
aus bestehender Fernwärme
900 m²
Fußbodenheizung
Beton & Trockenbau
30 Kreise, 3 Verteiler
vor dem Umbau
rechnerisch nicht beheizbar
nach dem Umbau
keine kalten Flächen mehr
Elektrotechnik Spötl hat eine alte Turbinenhalle zur Reparaturwerkstatt für Elektromotoren umgebaut. Die Halle ist 800 m² groß und 7 m hoch. Ziel war, dass die Mitarbeiter an den Werkbänken angenehm warm stehen, beheizt mit nur 20 kW aus der bestehenden Fernwärme.
Ausgangssituation

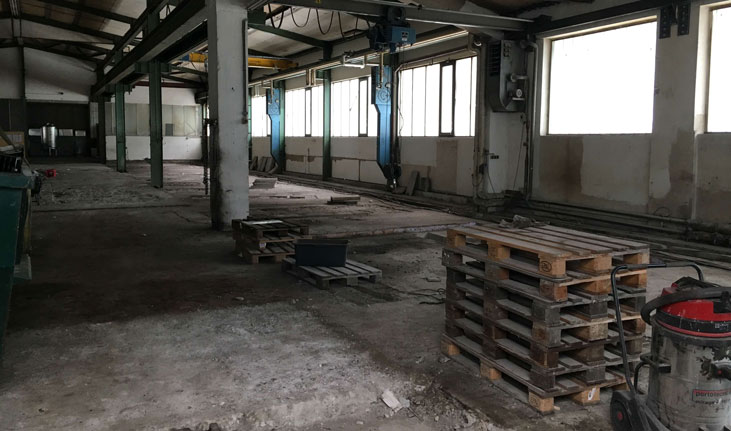

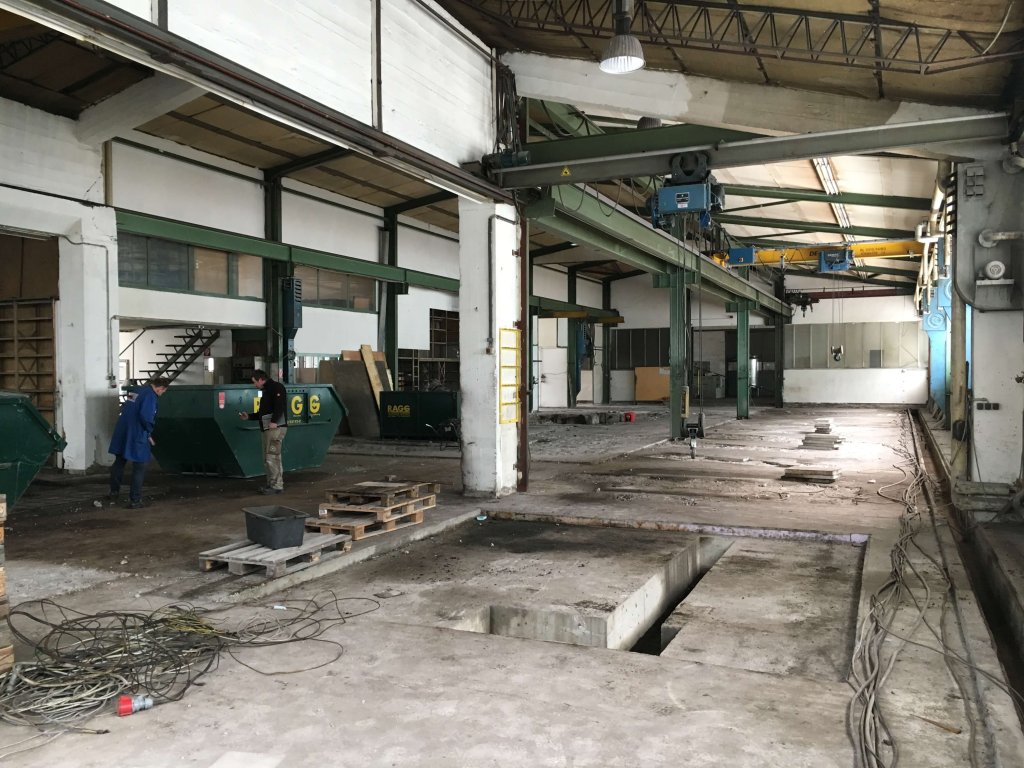

- Eine alte, ungenutzte Turbinenhalle sollte zur Reparaturwerkstatt für Elektromotoren werden.
- Die Halle hat 800 m² und ist 7 m hoch.
- Der Betonboden war ungedämmt. Ringsum steht eine wunderschöne alte Stahlkonstruktion, dazwischen ist bis 1,5 m Höhe ungedämmt ausgemauert, darüber sitzen hohe alte Fenster.
- Auch das Dach besteht aus Beton zwischen der Stahlkonstruktion.
- In diesem Zustand war die Halle rechnerisch nicht zu beheizen.
- Die Mitarbeiter arbeiten im Stehen an den Werkbänken und sollten es dort angenehm warm haben.
- Der Boden muss hohe Lasten tragen, wenn ein schwerer Elektromotor mit dem LKW in die Halle gefahren wird.
Was wurde getan?
Entscheidend ist der Boden, auf dem die Mitarbeiter stehen. Er wird auf zwei Arten beheizt:

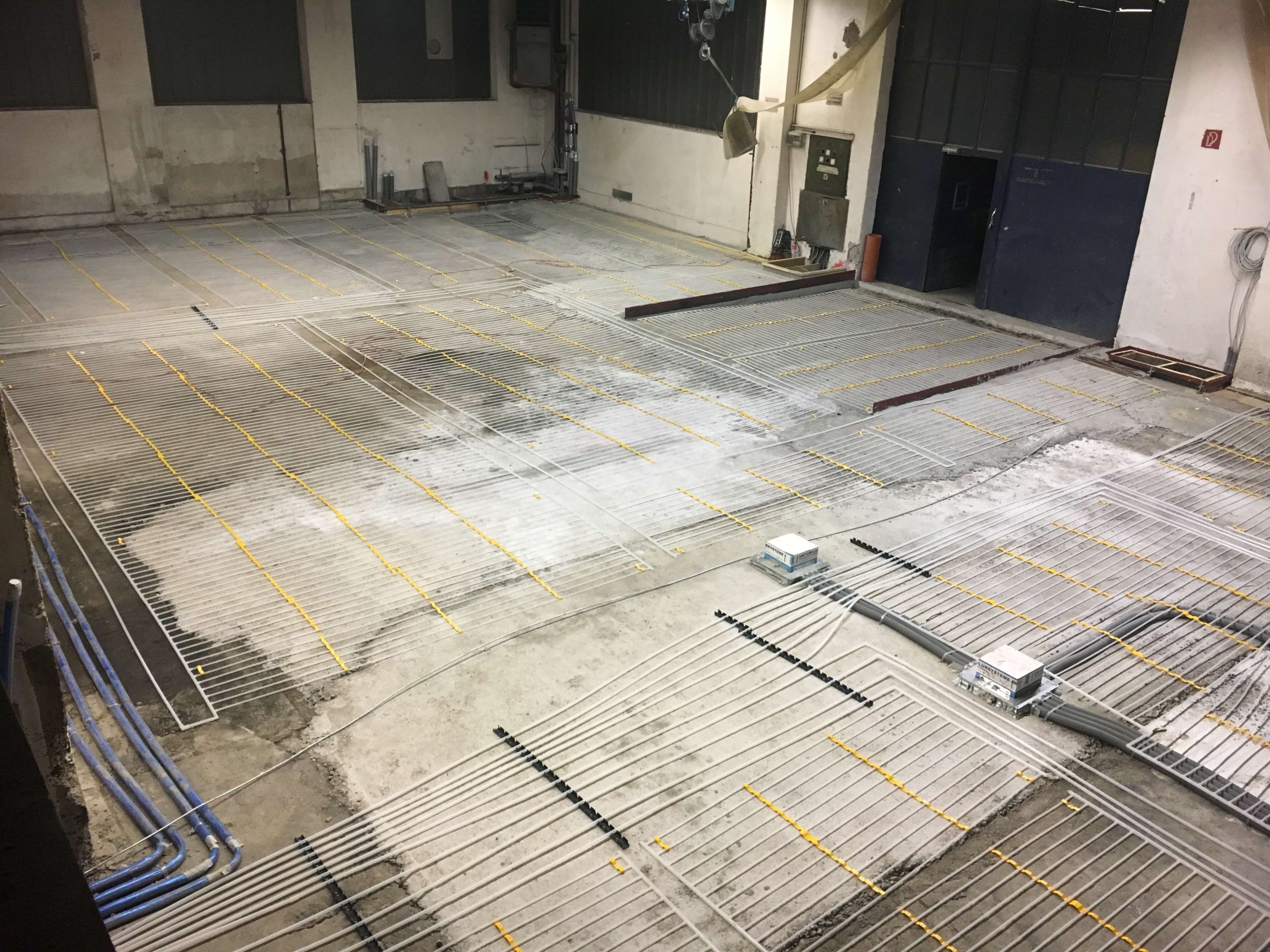

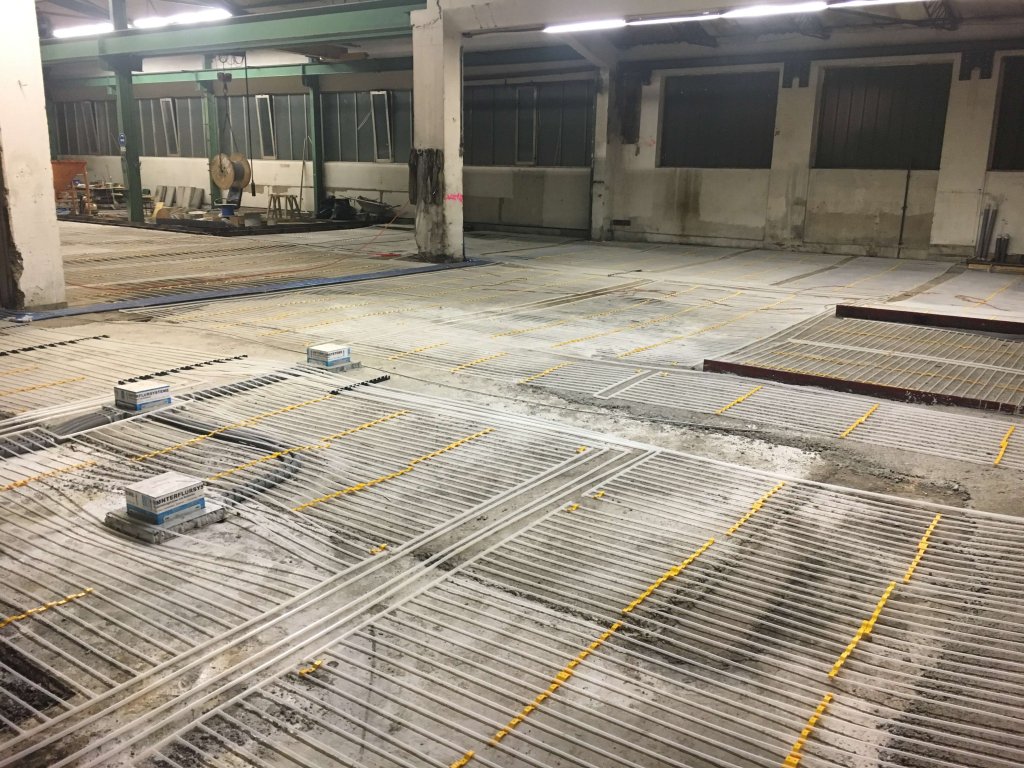

- Die egger Register liegen direkt auf dem alten Betonboden.

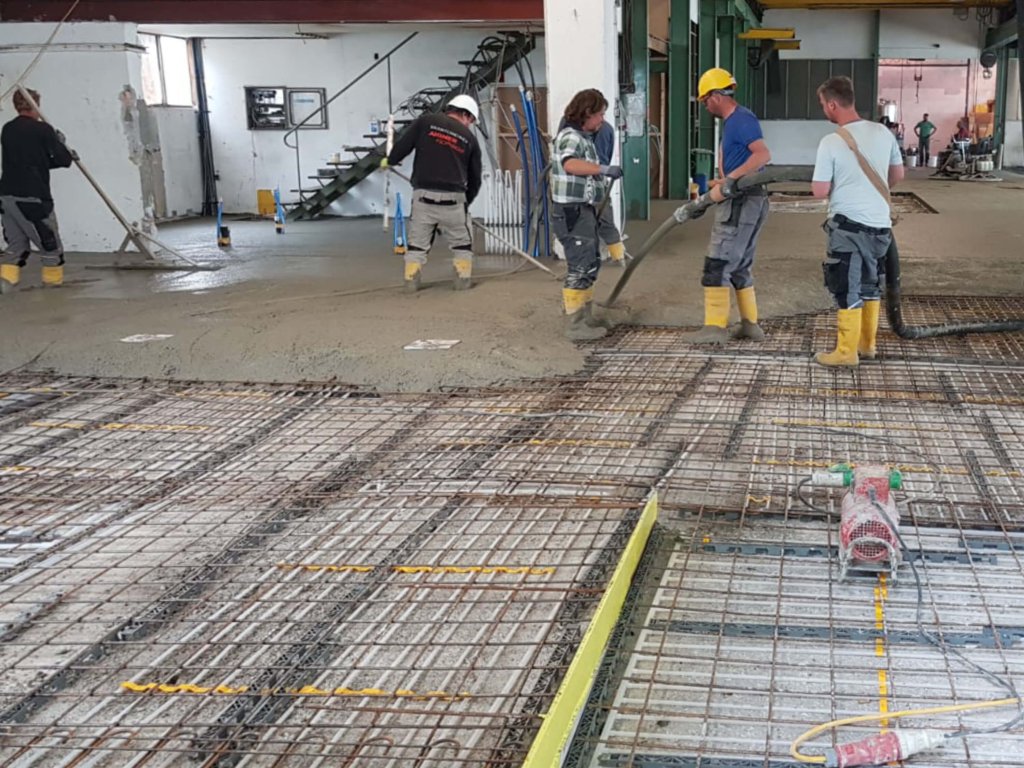

- Darüber kommen Eisenmatten als untere und obere Bewehrung.
- Anschließend werden 10–12 cm Beton aufgebracht. So entsteht eine neue Betonplatte auf der alten.

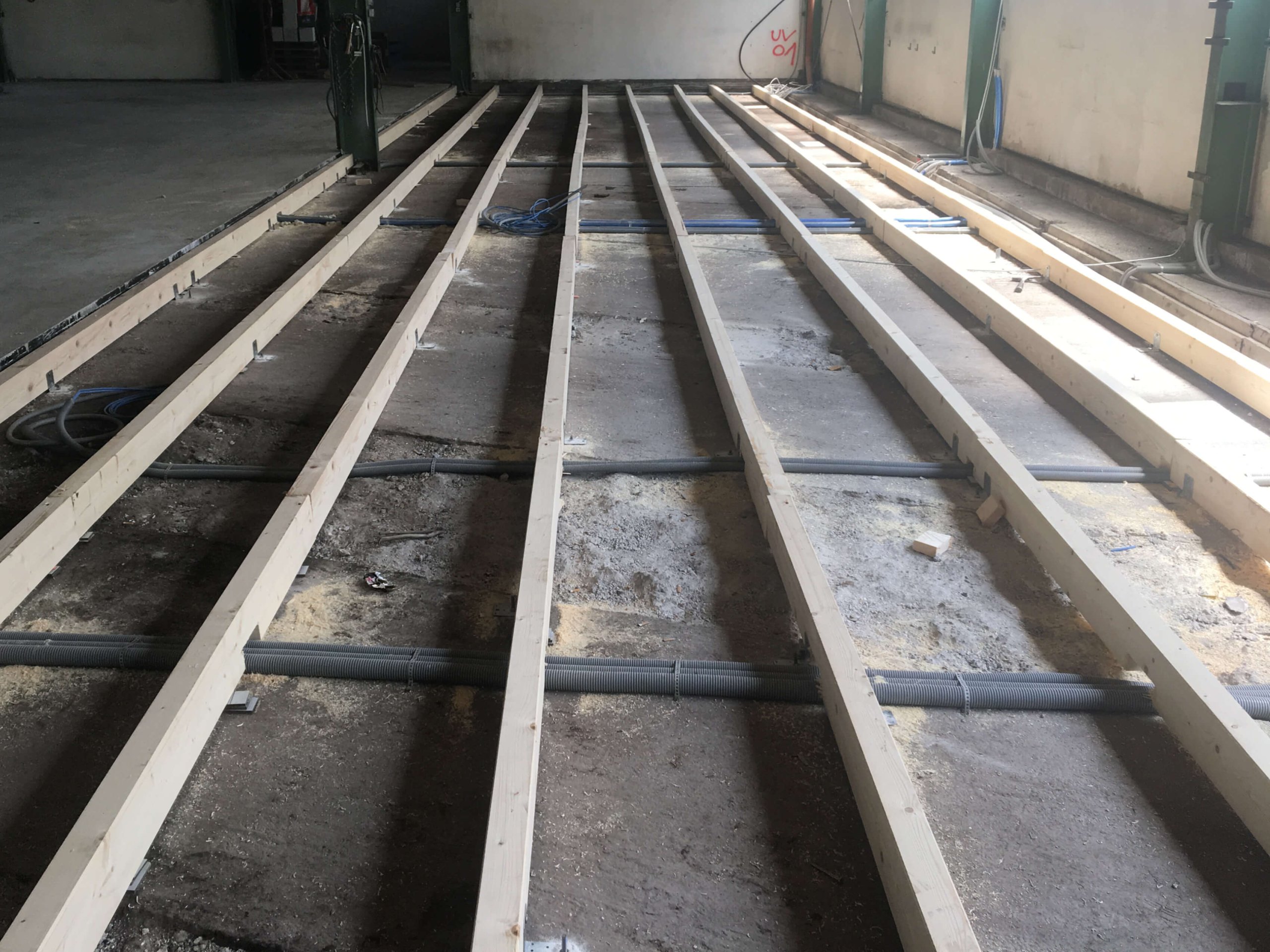

- An den Werkbänken gleichen Holzlatten statt Beton die Höhe aus. Zwischen den Latten liegt Dämmung, oben bleiben 2 cm frei.

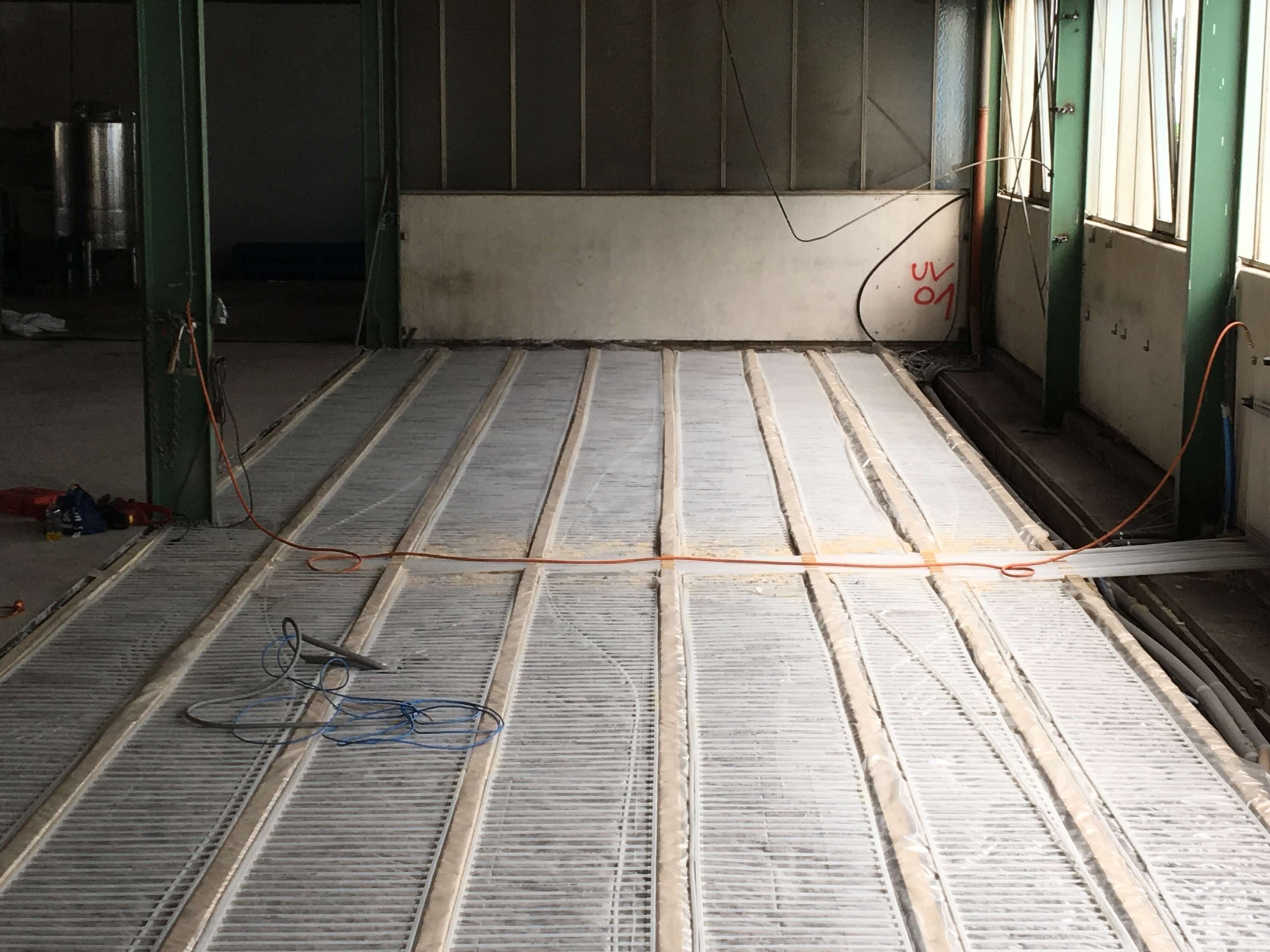

- In diesen 2 cm liegen die egger Register, darüber ein Riemenholzboden. Das ist Fußbodenheizung im Trockenbau.
- 3 Verteiler versorgen die 30 Heizkreise mit 28–30 °C Vorlauftemperatur.
- Die Wärme kommt aus der bestehenden Fernwärme, über einen neu installierten Wärmetauscher mit nur 20 kW.

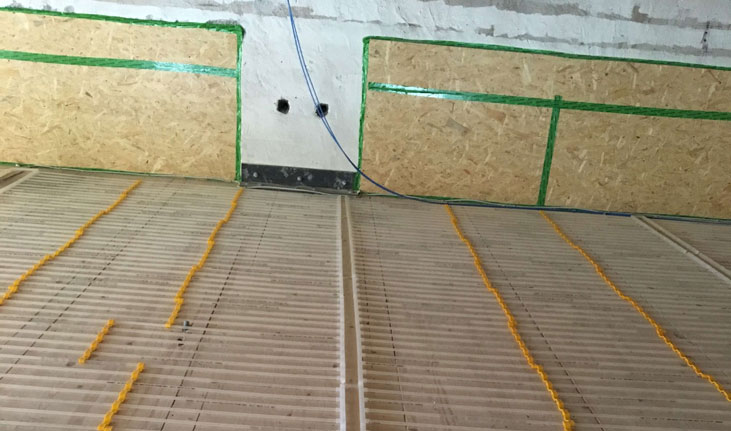

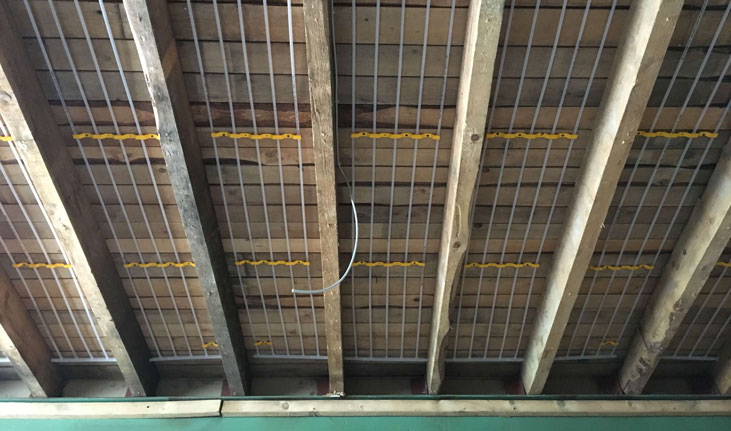

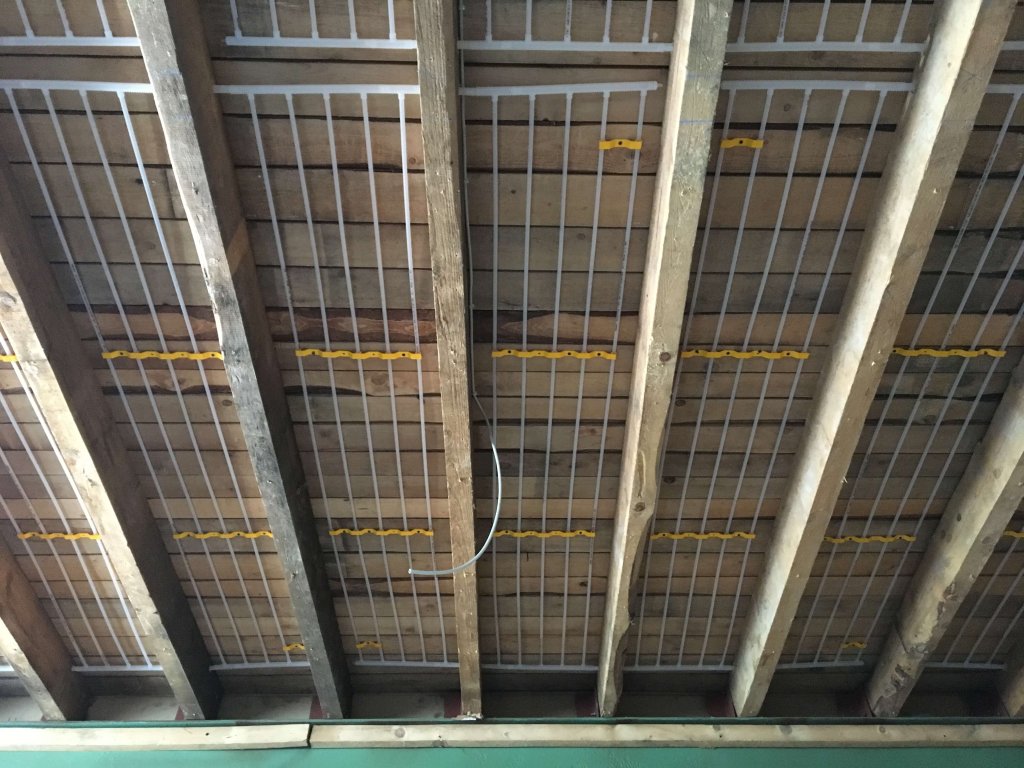

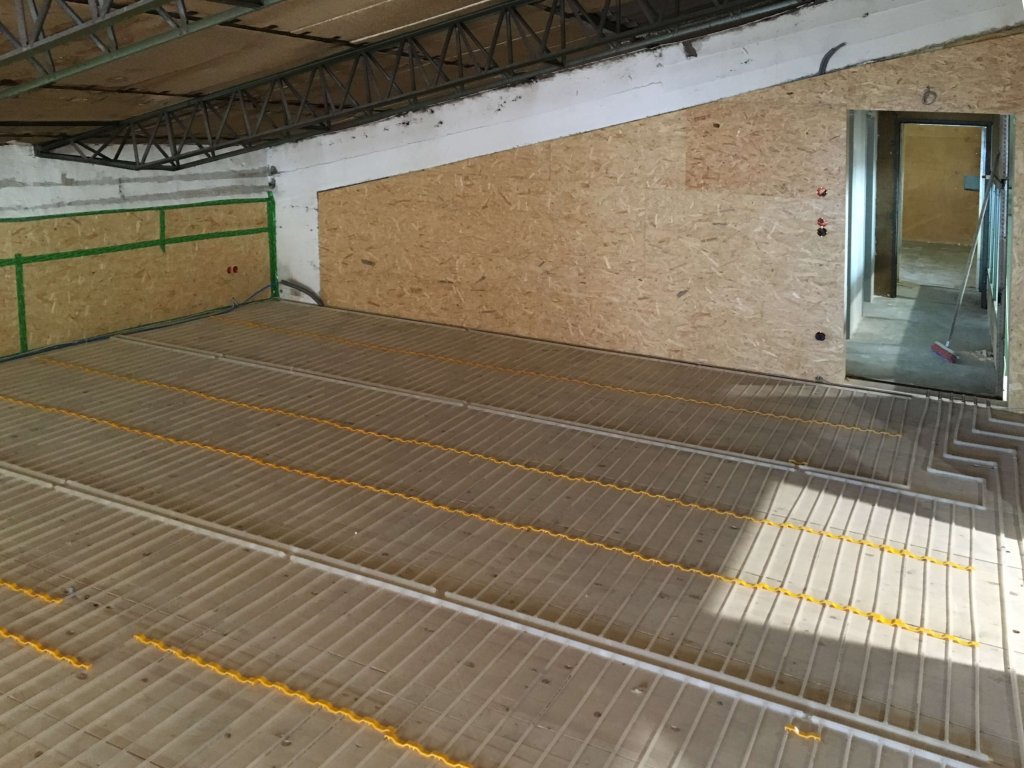

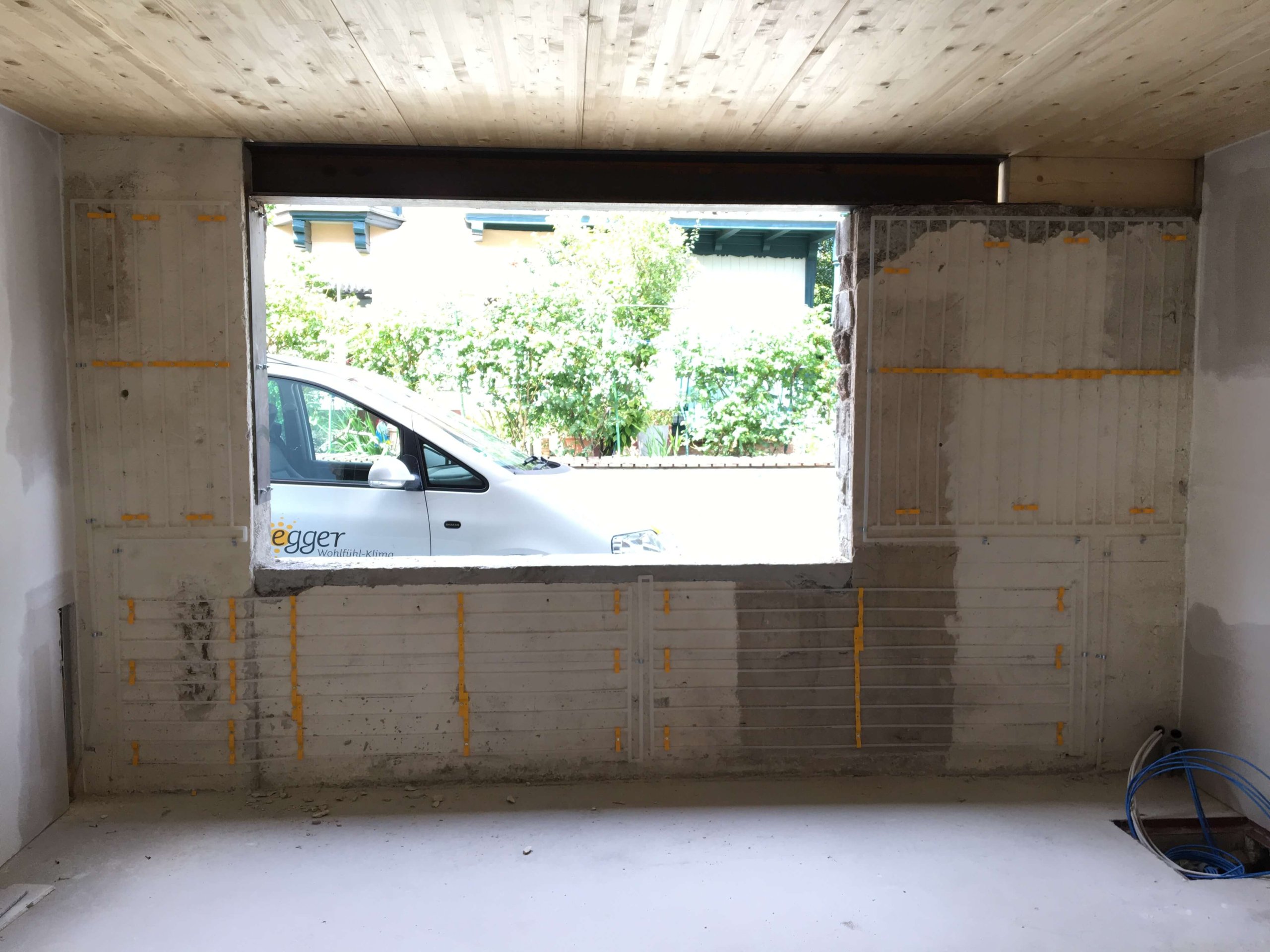

- Zusätzlich sind 100 m² Büro, ein Umkleideraum und ein Seminarraum mit Fußboden- und Wandheizung ausgestattet.
Was hat es gebracht?

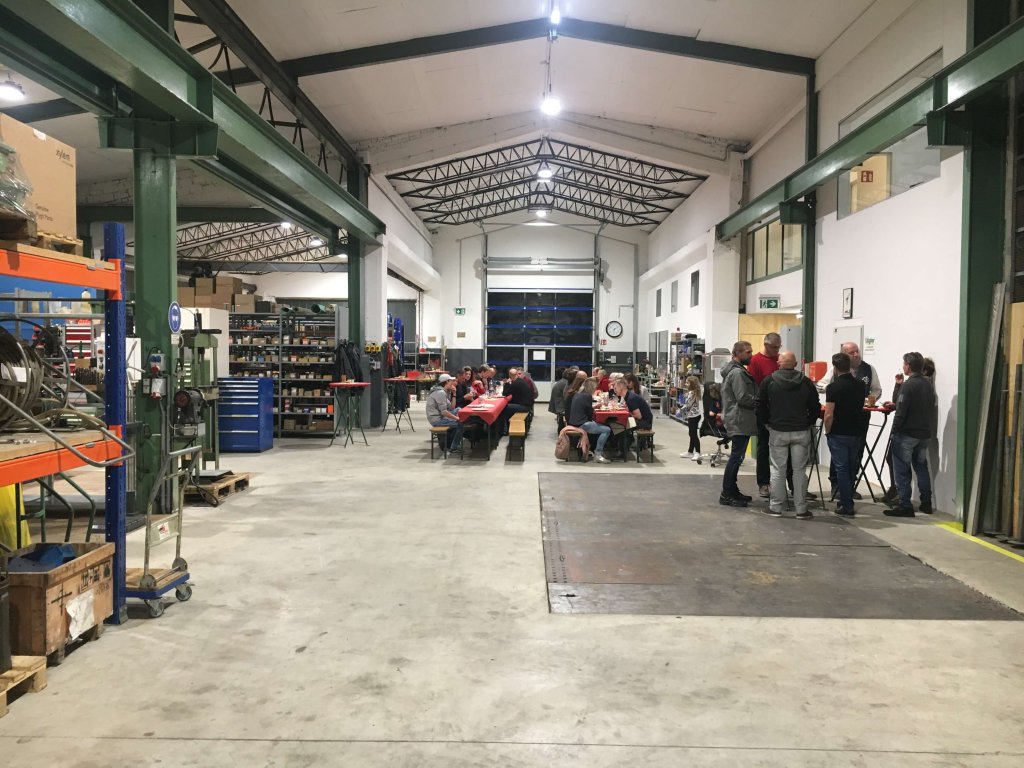

- In der Halle gibt es keine kalten Flächen mehr. Die Mitarbeiter haben an ihrem Arbeitsplatz immer eine angenehme Temperatur.
- Die 800 m² große Halle, vorher rechnerisch nicht beheizbar, wird mit nur 20 kW aus der bestehenden Fernwärme beheizt.
- Der neue Betonboden trägt auch die schweren Elektromotoren, die mit dem LKW in die Halle gefahren werden.
- Büro, Umkleide und Seminarraum laufen über dasselbe System mit Fußboden- und Wandheizung.
