Lagerhalle mit Kühlung aus dem Erdreich – SKV
Decke
Fußboden
Wand
Halle & Gewerbe
Estrich & Ausgleichsmasse
Verputzt
Neubau
Sanierung
Heizen
Kühlen
ab 200 m²
375 m²
Lagerhalle & Büro
7 m Hallenhöhe
24 °C
Vorlauf im Winter
aus bestehender Ölheizung
475 m²
Boden, Wand & Decke
Lehmputz & Ausgleichsmasse
20 Kreise, 2 Verteiler
vor dem Umbau
unbeheizter Zubau
nach dem Umbau
Halle beheizt & Büro gekühlt
Die SKV Verteilersysteme GmbH hat ihren Betrieb um eine 250 m² große Lagerhalle erweitert und im Obergeschoss des Bestandsgebäudes neue Büros eingerichtet. Die Halle sollte beheizt werden, die Büros im Winter wie im Sommer angenehm temperiert sein. Umgesetzt wurde das mit egger Registern in Boden, Wand und Decke. Die Kälte für den Sommer liefert das Erdreich unter der neuen Halle. Die Kühlleistung selbst kostet nichts, Strom braucht nur der Anlagenbetrieb.
Ausgangssituation
- Neue Lagerhalle (Zubau) soll beheizt werden.
- Im Obergeschoss der bestehenden Firma entstehen neue Büros, die Wohlfühl-Klima für Winter und Sommer benötigen.
- Halle mit 250 m² und einer Höhe von 7 m.
- Büros mit 125 m² werden in Holzständer-Bauweise mit OSB-Platten erstellt.
Was wurde getan?
Für die Sommerkühlung wird unter der neuen Lagerhalle in rund 70 cm Tiefe eine Lage egger Register verlegt. Das Wasser für die Heiz- und Kühlflächen im Büro wird dort vom Erdreich gekühlt. Für die Kälte selbst fallen keine Kosten an, Strom braucht nur der Anlagenbetrieb.

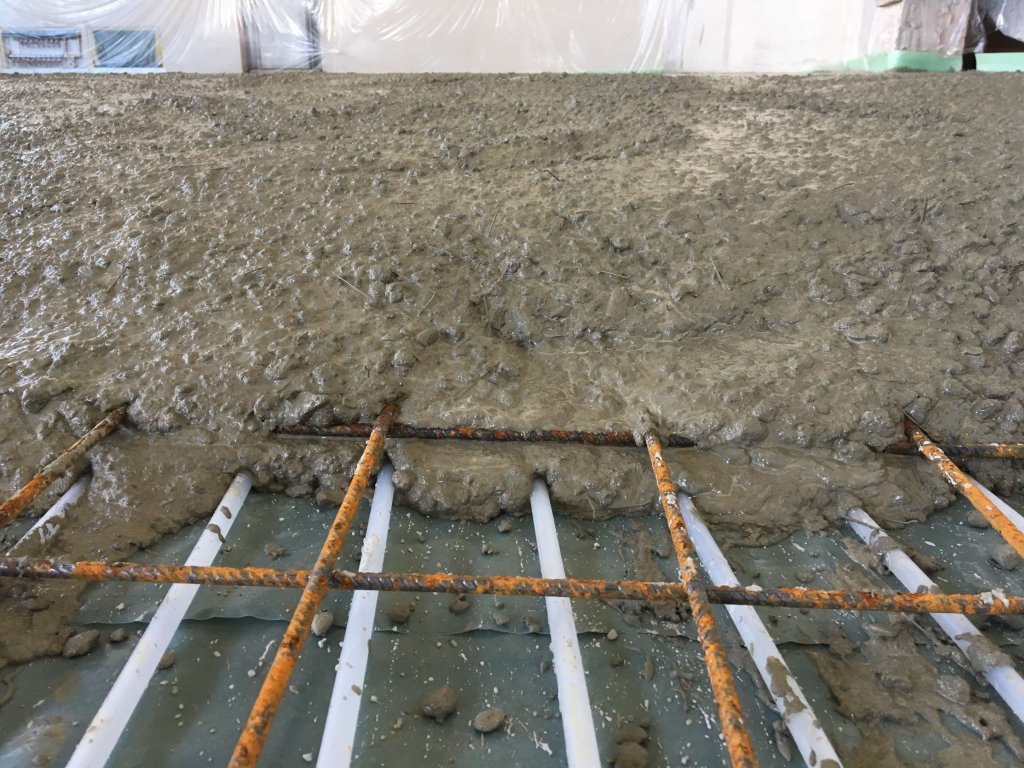

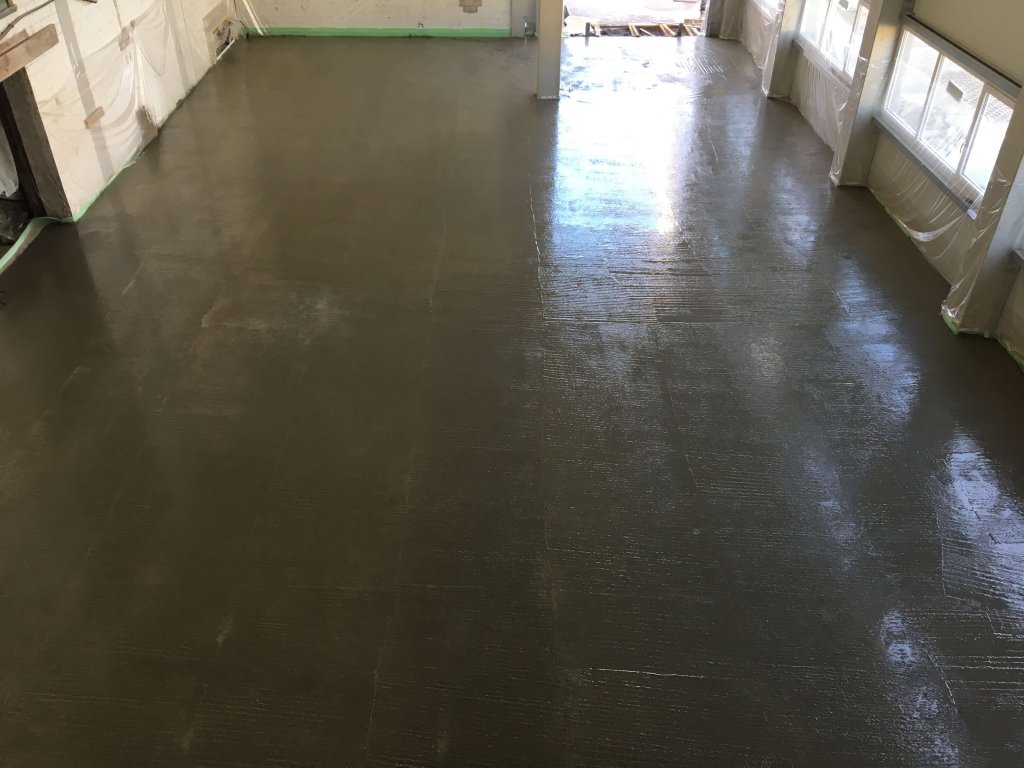

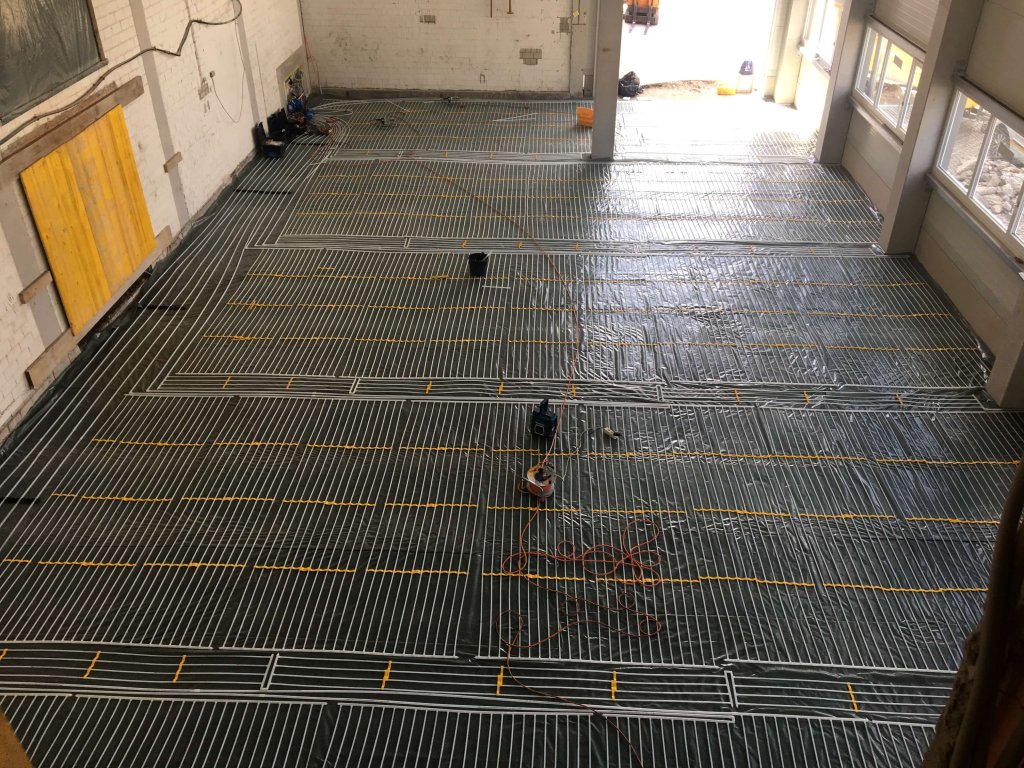

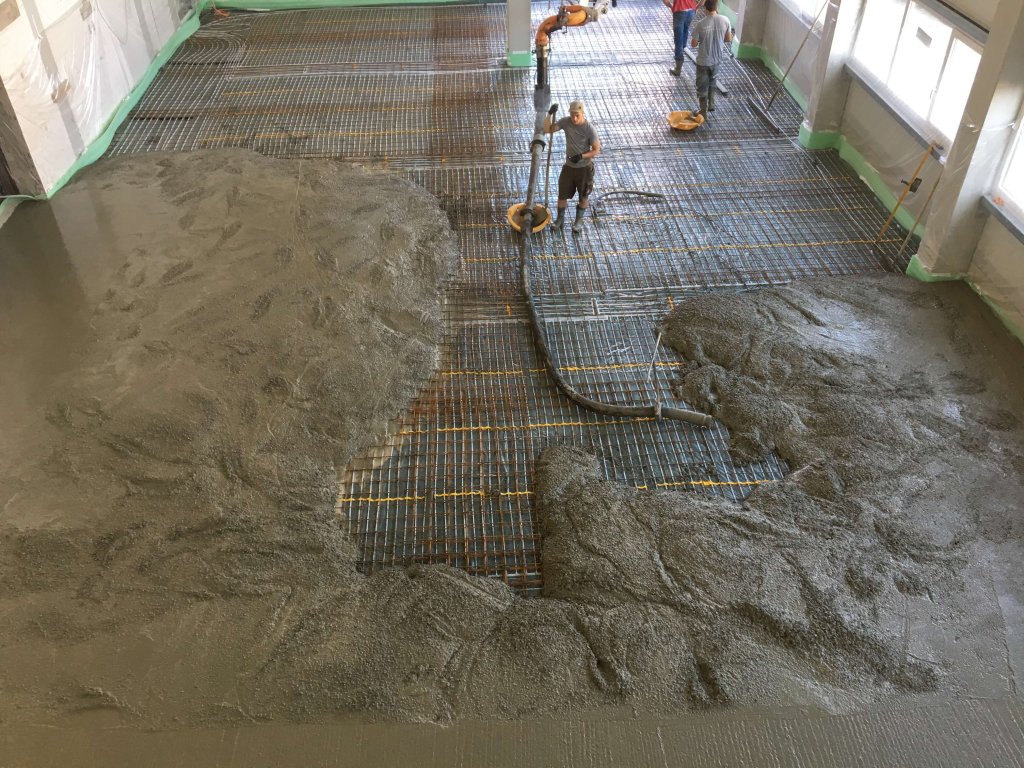

Die Halle dient nur als Lager, die Mitarbeiter halten sich dort wenig auf. Deshalb wird als relevante Fläche die gesamte Bodenfläche beheizt: Direkt auf dem verdichteten Schotterboden werden die egger Register montiert, Eisenmatten als untere und obere Bewehrung darüber gelegt und mit 20 cm Beton aufbetoniert.
Da für die Büros besonders angenehmes und vor allem ganzjähriges Wohlfühl-Klima gewünscht ist, werden alle relevanten Flächen zum Heizen und Kühlen ausgestattet:

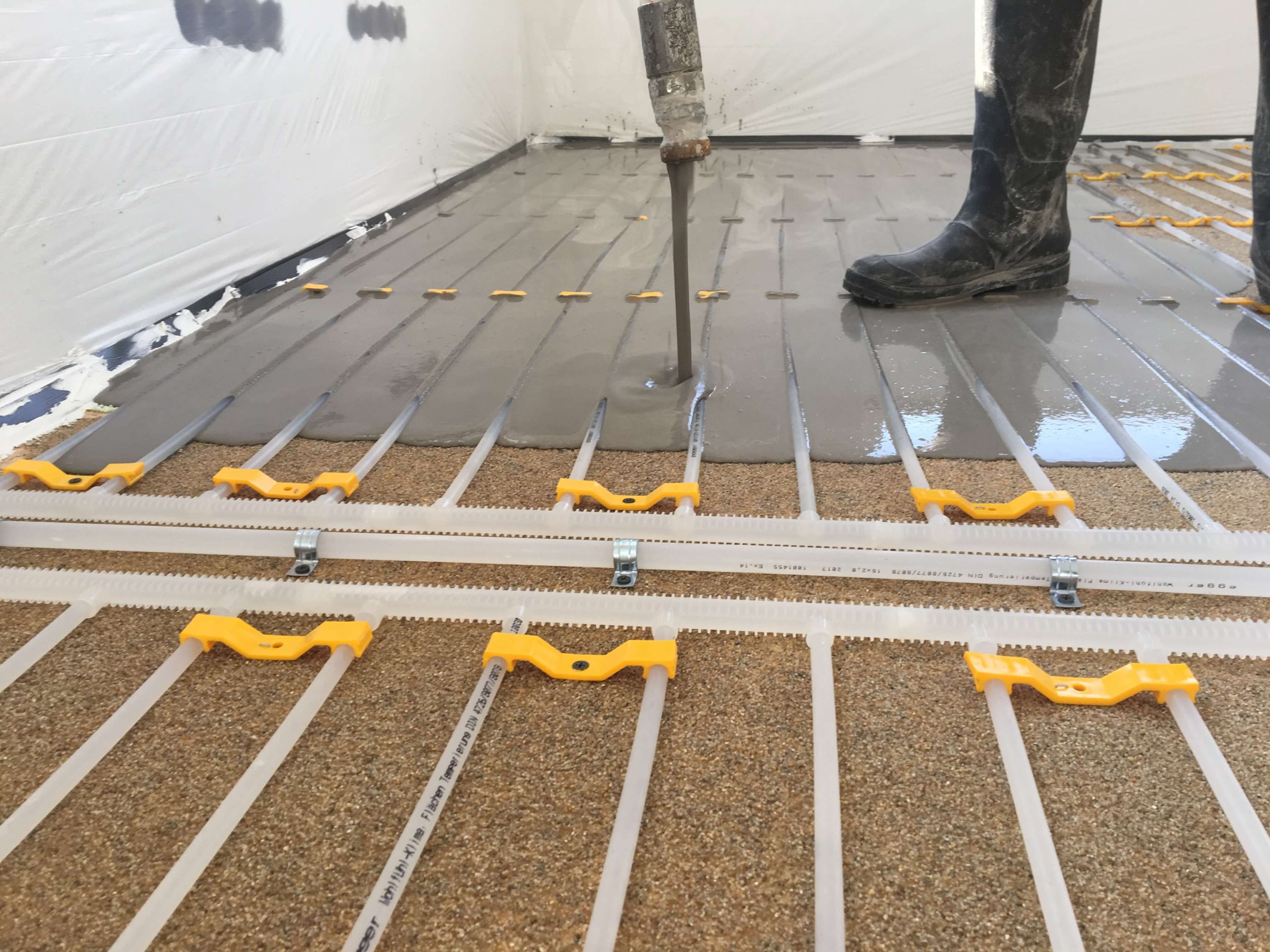

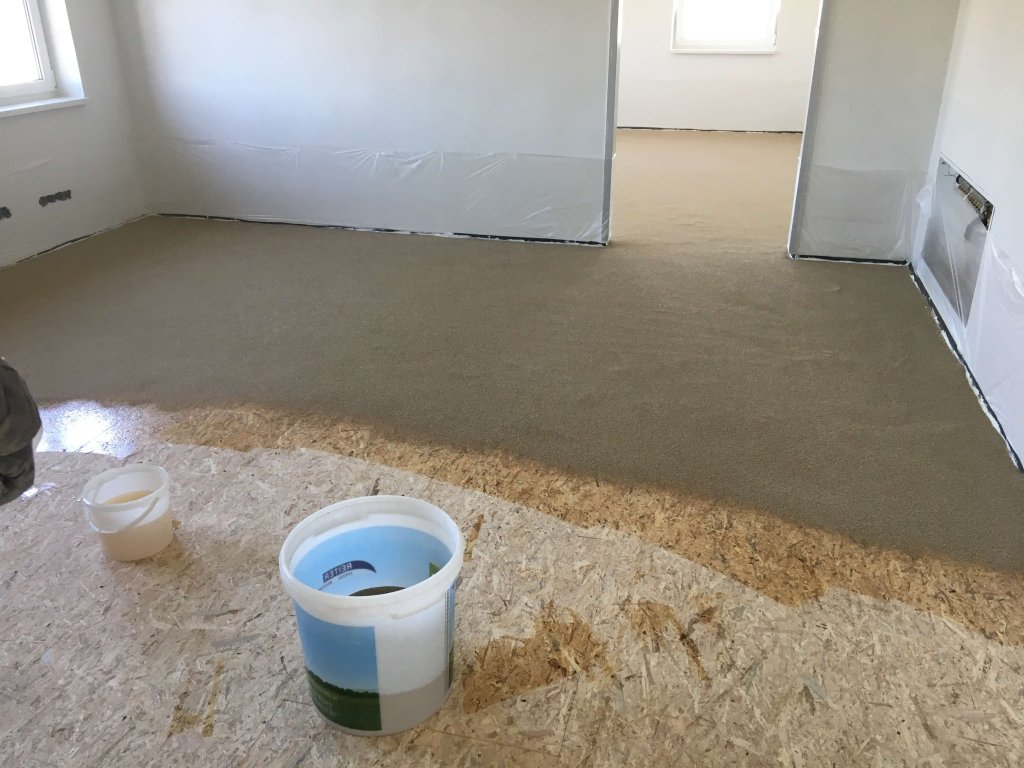

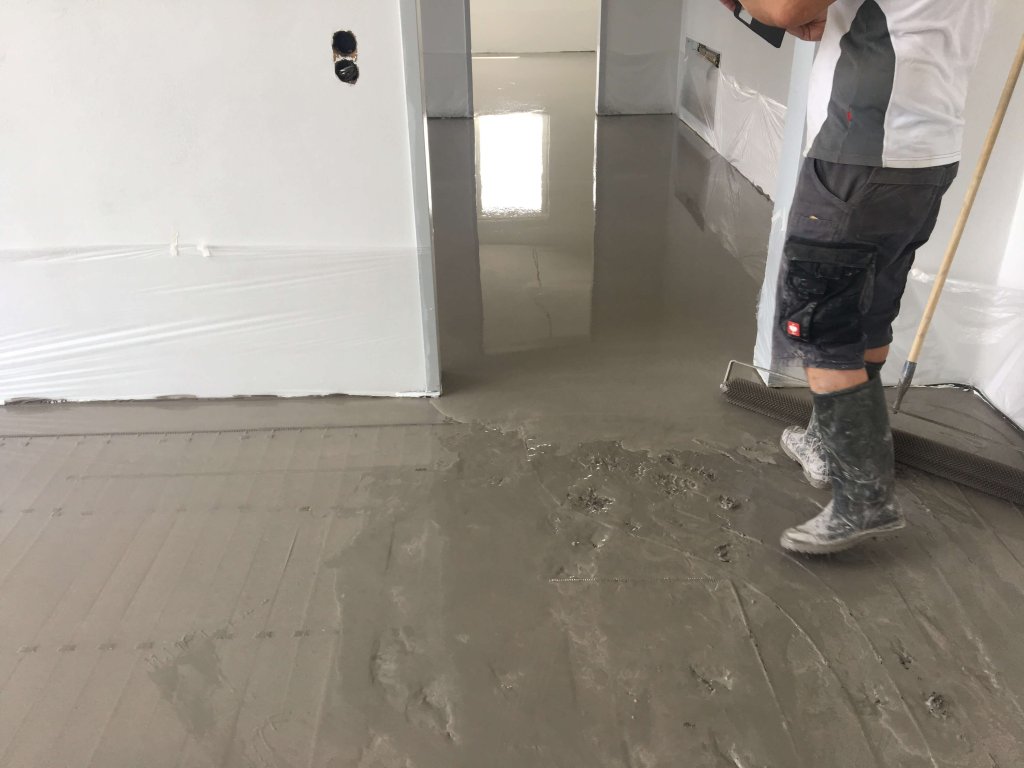

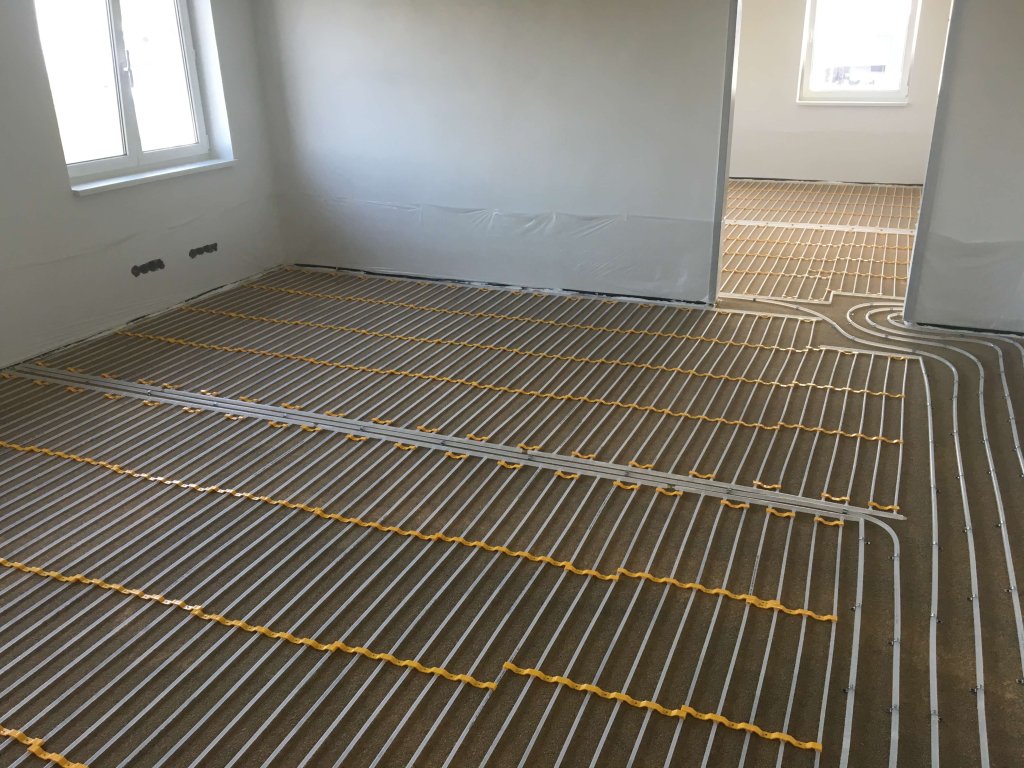

- 125 m² Boden: egger Register auf OSB-Holzboden, darauf 20 mm Ausgleichsmasse und 2 mm Vinylboden, Gesamtaufbau 22 mm.

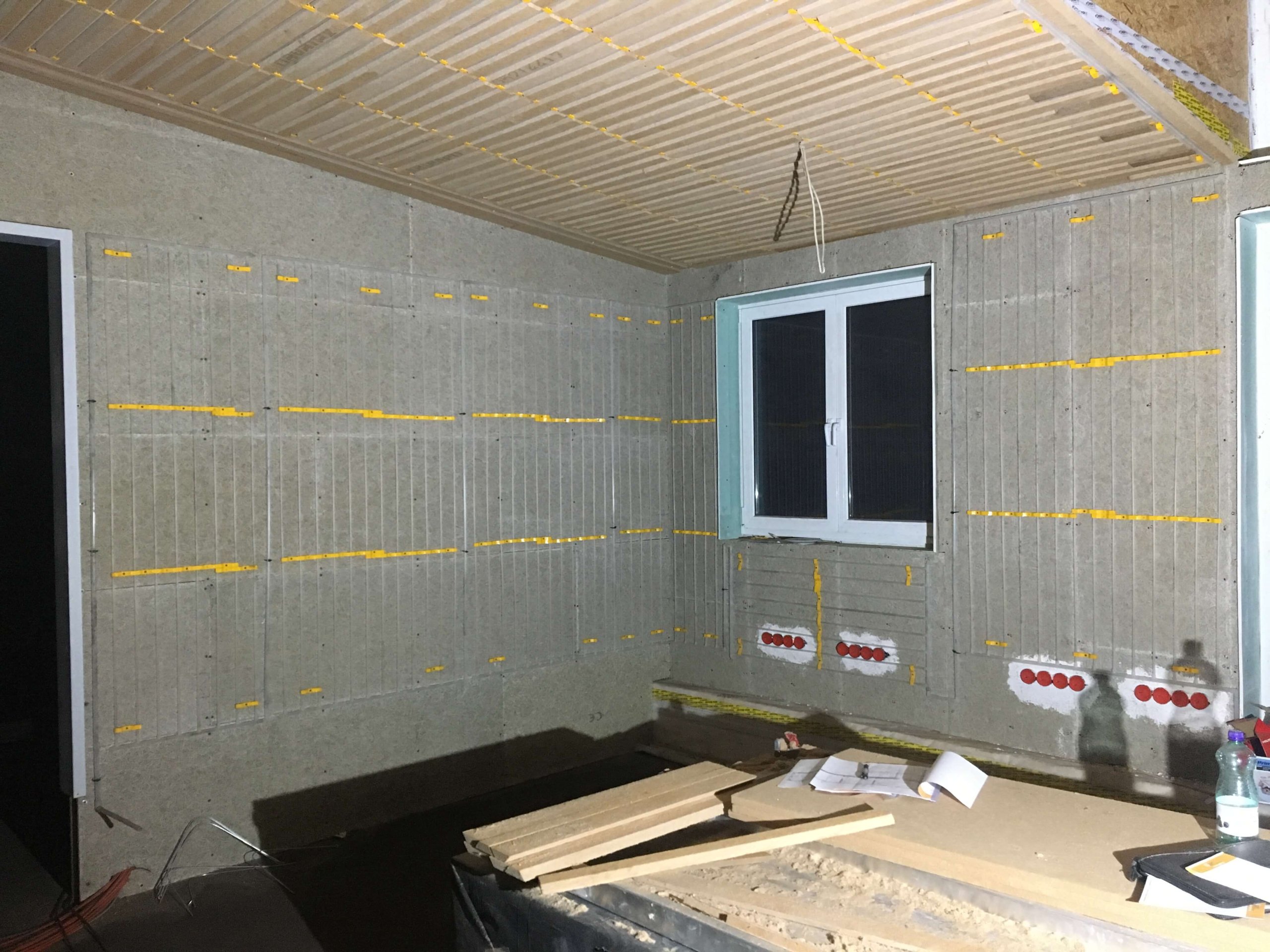

- 80 m² Wand: egger Register auf Heraklitplatten als Putzträger, darauf 30 mm Lehmputz.
- 20 m² Decke: egger Register auf OSB-Platten, dazwischen 20 mm Weichfaserstreifen im 45°-Schnitt.
Der entstandene V-förmige Zwischenraum wird mit Lehm ausgespachtelt, anschließend die gesamte Decke mit 5 mm Lehm gespachtelt.
Zwei Verteiler versorgen die 20 Kreise im Büro:
- Im Winter mit rund 24 °C Vorlauftemperatur aus einem neu installierten Wärmetauscher, der von der bestehenden Ölheizung gespeist wird.
- Im Sommer mit rund 20 °C aus den egger Registern im Boden unter der neuen Lagerhalle.
Was hat es gebracht?
- Boden, Wand und Decke im Büro sind so temperiert, dass die Mitarbeiter mit ihnen in thermischer Balance sind: weder zu kalt noch zu warm.
- Das Lager ist durch die beheizte Bodenfläche mit rund 20 °C angenehm, auch die Lagerware hat diese Temperatur.
- Die Kühlleistung kostet nichts, weil die Kälte direkt aus dem Erdreich kommt. Strom braucht nur der Anlagenbetrieb.
